Современные схемы и платы становятся всё компактнее, а компоненты — мельче. Работа «на глаз» уже давно не вариант. Поэтому микроскоп для пайки — это не просто инструмент, а необходимость. Однако рынок предлагает десятки моделей, и не всегда понятно, какая из них подойдет именно под ваши задачи.
Если вы стоите перед выбором, этот подробный разбор поможет вам разобраться, какой микроскоп выбрать для пайки и ремонта электроники, на что обратить внимание и какие функции действительно важны, а какие — второстепенны.
- Увеличение: подбираем под тип задач
- Рабочее расстояние: свобода движений под объективом
- Подсветка: ничего не должно ускользнуть
- Надежный штатив: никаких вибраций
- Окуляры и наглазники: смотрите широко и с комфортом
- Камера и экран: современный способ работать
- ⚙️ Дополнительные опции: удобство на практике
- Что выбрать? Рекомендуемые модели от Арстек
- Итоги: как не ошибиться с выбором
Увеличение: подбираем под тип задач
Один из главных критериев — степень увеличения. Разные этапы пайки и диагностики требуют разной кратности:
- Для стандартной пайки мелких компонентов, таких как резисторы, конденсаторы и SMD-чипы, подойдет увеличение от 8 до 20 крат.
- При поиске дефектов, анализе пайки под микроскопом, выявлении микротрещин и нарушений в структуре припоя потребуется увеличение 40×–50×, а иногда и выше.
- Для тонкой визуальной диагностики сложных узлов — вплоть до 90×, 100×, и даже 150×–200× в редких случаях.
Особенно удобны микроскопы с регулируемым зумом — можно плавно переходить от общего обзора к нужной кратности, не теряя в качестве изображения.
Рабочее расстояние: свобода движений под объективом
Работать под микроскопом удобно только тогда, когда инструменты свободно помещаются между объективом и платой.
При выборе микроскопа обращайте внимание не только на номинальное рабочее расстояние, но и на конструктив:
- Многие микроскопы имеют кожух, выступающий ниже линзы на несколько сантиметров.
- Также важно учитывать размер лампы подсветки — она может занимать 7–12 см.
Итог: для полноценной и комфортной пайки вам нужно свободное расстояние не менее 120–165 мм. Это обеспечит не только удобство, но и безопасность.
Подсветка: ничего не должно ускользнуть
Хорошее освещение — ключ к качественному изображению.
Лучшее решение — кольцевая светодиодная подсветка:
- Диаметр от 7 до 12 см;
- Мощность от 5 Вт;
- Равномерное распределение света без резких теней.
Дополнительно можно использовать лучевую подсветку, особенно если нужно выделить рельефные дефекты, трещины, шероховатости. Однако полагаться только на неё не стоит — она создает тени и блики, которые мешают при пайке.
Надежный штатив: никаких вибраций
Штатив микроскопа должен быть максимально устойчивым.
Люфты или слабая фиксация — прямой путь к расфокусировке, дрожащему изображению и зрительной усталости.
Что важно:
- тяжелое основание или монтаж к столу,
- жесткий фокусировочный механизм,
- отсутствие люфтов в горизонтальной и вертикальной плоскостях.
Вы будете регулировать зум, фокус, яркость — и всё это должно происходить без малейших сдвигов в изображении.
Окуляры и наглазники: смотрите широко и с комфортом
- Лучший выбор — окуляры 10× с полем зрения 22 мм.
- Они дают широкую обзорную картинку, а не «туннельный эффект», как у дешевых моделей с полем 20 мм.
Дополнительно обратите внимание на наглазники — они:
- защищают от бокового света,
- повышают контраст,
- поддерживают голову, снижая усталость при длительном использовании.
Камера и экран: современный способ работать
Сегодня многие микроскопы комплектуются или поддерживают установку камер. Это особенно полезно:
- Если вы хотите видеть изображение на большом экране, а не в окулярах;
- Для фото- и видеофиксации процесса;
- При обучении или совместной работе.
Существует множество вариантов: от простых камер с выводом на монитор до продвинутых с автофокусом, возможностью замеров и подключением к компьютеру.
⚙️ Дополнительные опции: удобство на практике
- Подвижный рабочий столик с тонкой регулировкой — незаменим при высоком увеличении. Он позволяет перемещать плату без рывков и случайных сдвигов, точно фокусируясь на нужных участках.
- Дополнительные держатели, штативы для плат, антистатические аксессуары — всё это делает рабочий процесс безопасным и точным.
Что выбрать? Рекомендуемые модели от Арстек
Если вы ищете надежное, профессиональное оборудование, советуем обратить внимание на микроскопы для пайки от компании Арстек. Это бренд, которому доверяют специалисты в области электроники, ремонта, сборки и диагностики.
Вот несколько популярных решений:

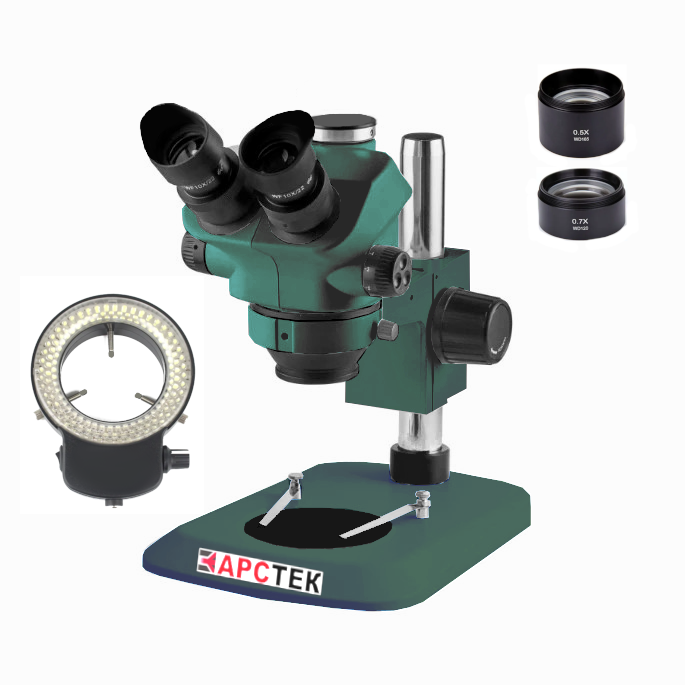

- ARSTEK SZ0750 — стереоскопическая модель с возможностью установки камеры. Подходит для сложных ремонтов.
- ARSTEK SZ0745 — надежный и доступный бинокулярный микроскоп с отличной оптикой.
- ARSTEK MIMIC — цифровая модель с монитором. Прекрасный вариант для тех, кто хочет работать «по экрану», а не через окуляры.
- ARSTEK MIMIC BM — аналогичная модель без встроенного дисплея — подключение к внешнему экрану по выбору.
Итоги: как не ошибиться с выбором
Выбирая микроскоп, ориентируйтесь не на цену, а на качество, функциональность и эргономику. Он должен не только увеличивать изображение, но и делать вашу работу быстрее, точнее и удобнее.
Продукция Арстек — это сбалансированные решения, в которых продумано всё: от оптики до комфорта оператора. Хотите работать профессионально и с удовольствием? Начните с правильного выбора микроскопа.
Если нужен надежный, эффективный и комфортный микроскоп для пайки — вы знаете, где искать.
