При проектировании внутренней канализации важно учитывать не только диаметр магистрали, но и требования к шуму, пожарной безопасности и сроку службы. Для объектов с высокой нагрузкой часто выбирают трубы sml: безраструбные чугунные элементы соединяются хомутами, поэтому систему удобно собирать, осматривать и при необходимости разбирать по отдельным участкам.
Чем отличается система SML

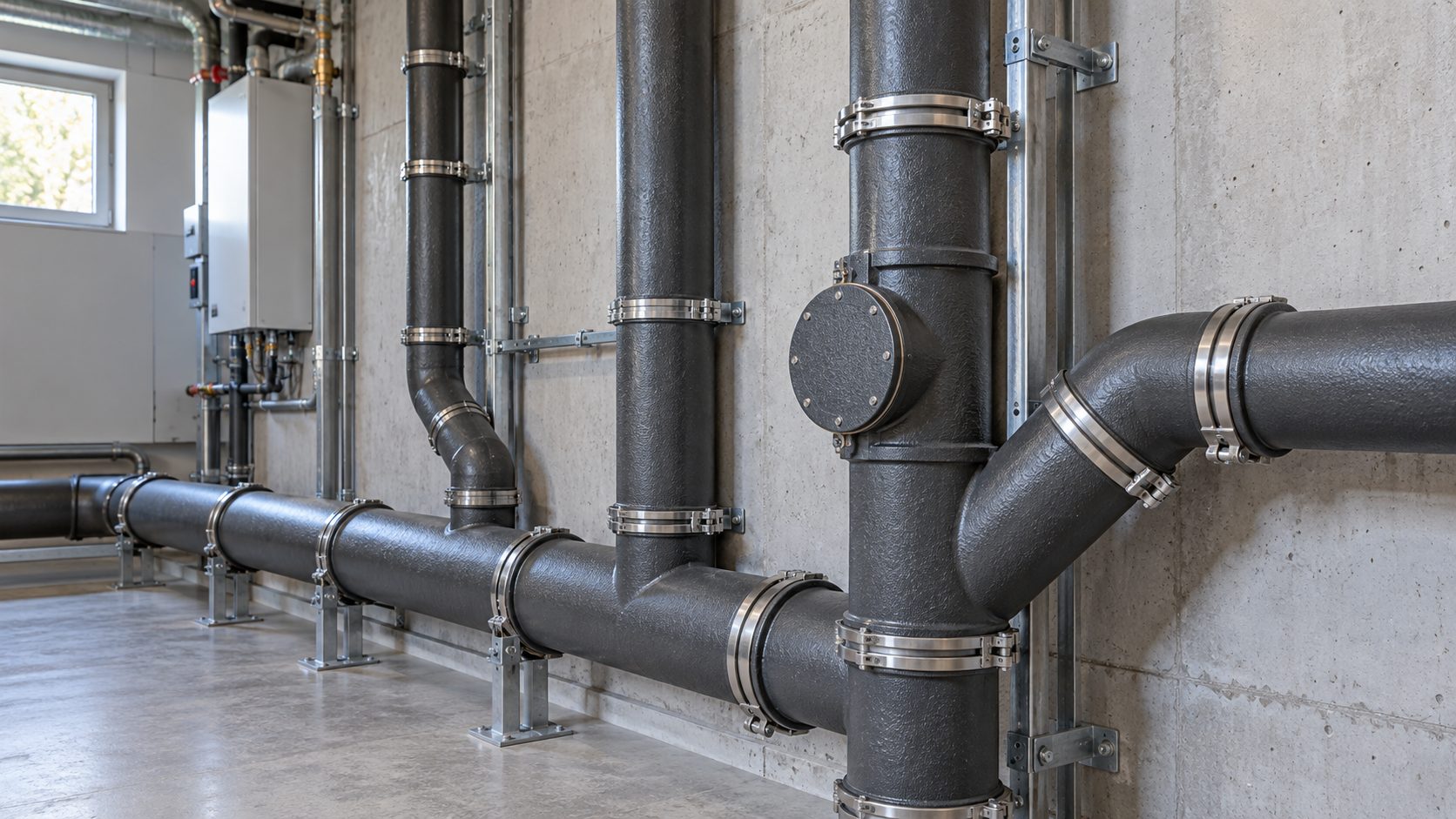

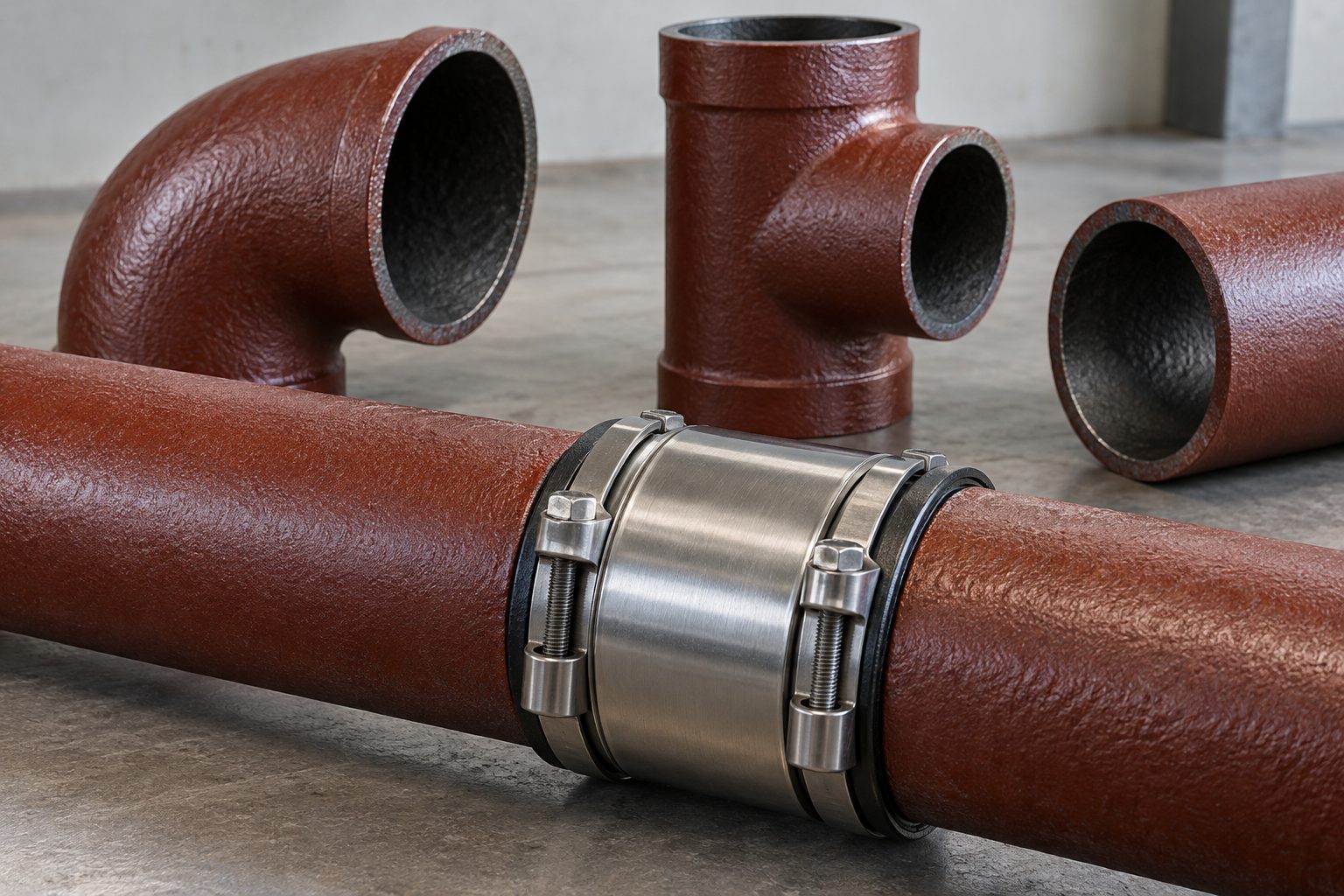

Основой такой канализации служат трубы и фасонные детали из чугуна с защитным покрытием. Материал устойчив к механическим нагрузкам, не поддерживает горение и благодаря собственной массе хорошо гасит шум от движущихся стоков. Безраструбная конструкция экономит место: торцы деталей стыкуются вплотную, а герметичность обеспечивает манжета внутри металлического хомута.
Система подходит для стояков, горизонтальных отводов и технических помещений жилых, общественных и коммерческих зданий. При этом проектировщик должен заранее определить уклон, точки крепления и места установки ревизий. Чугун тяжелее полимеров, поэтому случайные опоры или крепление к непрочной отделке недопустимы.
Как подобрать комплектующие
Сначала рассчитывают рабочие диаметры по числу сантехнических приборов и предполагаемому расходу. Затем составляют схему с длинами прямых участков, углами поворота, переходами, тройниками и ревизиями. Детали следует подбирать в одной размерной системе: даже близкие по обозначению изделия могут отличаться наружным диаметром и типом соединительного хомута.
Для обычных безнапорных линий применяют стандартные муфты, а на участках с возможным подпором используют усиленные соединения, рассчитанные на соответствующее давление. В помещениях с повышенными требованиями к огнестойкости дополнительно учитывают проходки через перекрытия и стены. Тип защиты проходки определяют проектом, а не заменяют произвольной заделкой зазора.
Монтаж без лишних переделок
Перед сборкой проверяют геометрию деталей и очищают торцы. Рез выполняют подходящим инструментом без ударной нагрузки, после чего кромку зачищают. Манжету устанавливают ровно, хомут располагают симметрично относительно стыка, а крепеж затягивают с усилием, указанным изготовителем соединения. Перетяжка не делает узел надежнее и может деформировать манжету.
Горизонтальные линии закрепляют с расчетным шагом и сохраняют постоянный уклон по направлению движения стоков. Возле поворотов, ответвлений и тяжелых фасонных элементов предусматривают дополнительные опоры. Стояки фиксируют так, чтобы их вес не передавался на нижние соединения. После сборки систему осматривают и испытывают до закрытия коробами и отделкой.
Что проверить перед заказом
В спецификации должны быть указаны диаметры, длины, количество фасонных деталей, типы муфт и креплений. Полезно заложить небольшой запас прямых участков, но не заменять им точный расчет дорогих переходов и ответвлений. Отдельно проверяют совместимость защитных покрытий с условиями эксплуатации и возможность доступа к ревизиям.
Грамотно подобранная SML-система служит долго, остается ремонтопригодной и снижает шум канализации. Надежность результата зависит не от одного элемента, а от связки проекта, подходящих комплектующих, правильных опор и аккуратной сборки каждого стыка.
